机电一体化教学设备 电工考核实训台

根据不同的实训考核内容配置相应的实训模块，实训方便、布局合理、易于扩展升级，中级维修电工考核装置实训内容涵盖电工仪表、电工接线工艺、电子电路、电工照明配电、电力拖动、PLC综合训练、触电急救、安全消防等，符合初、中级电工国家职业标准教、培、考的要求，中级维修电工考核装置适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。

二、技术性能

1.输入电压：三相四线制380V±10% 50Hz

2.工作环境：环境温度范围为-5～＋40℃

3.装置容量：＜1KVA

4.安全保护：漏电动作电流≤30mA 过流保护、熔断器保护

5.外形尺寸：1600mm×700mm×1450mm

三、实训装置的基本配置及功能

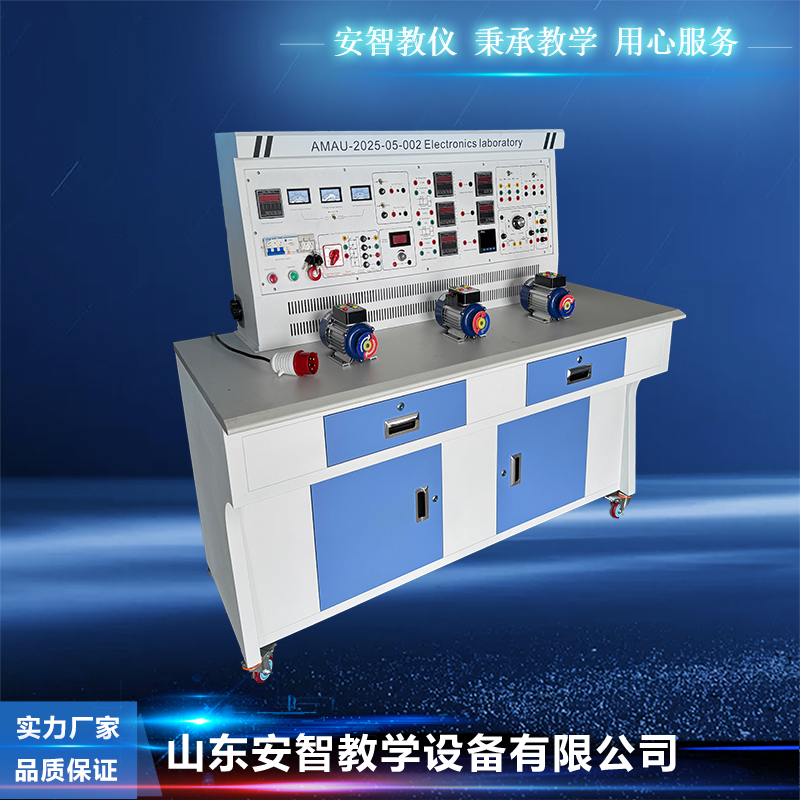

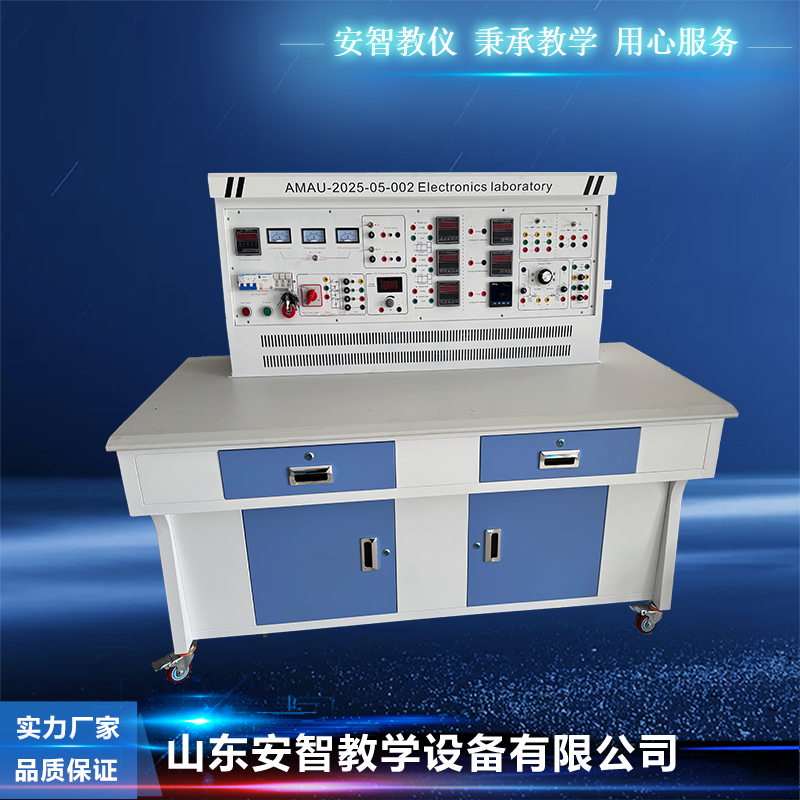

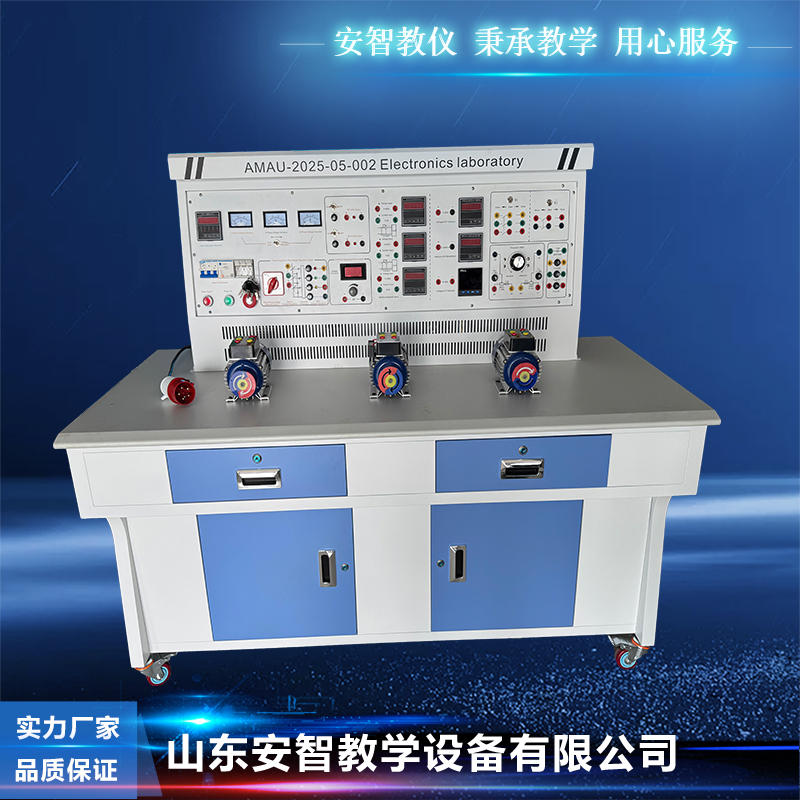

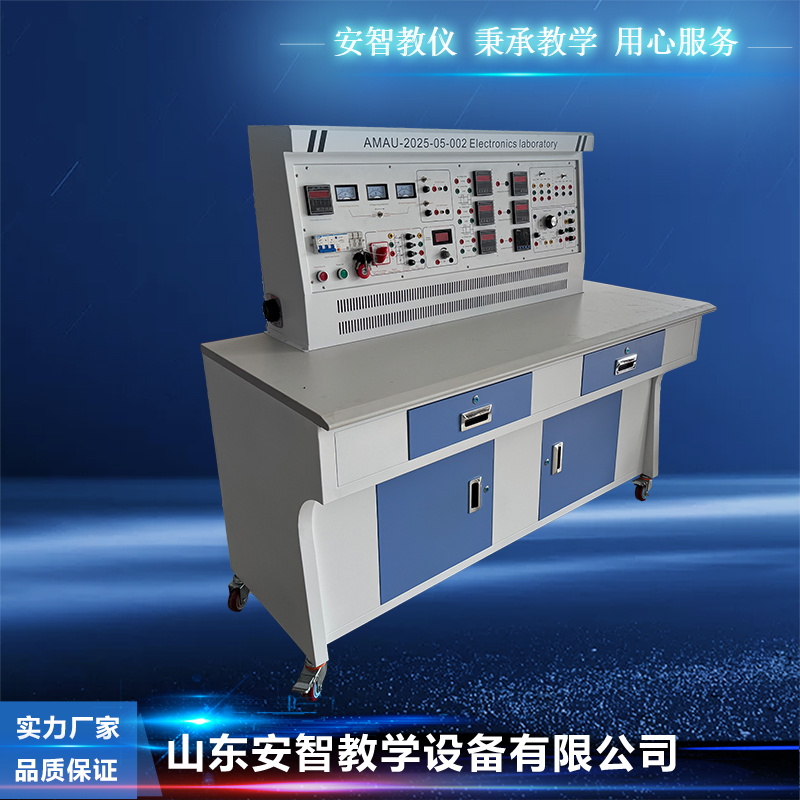

本实训台主要由实训屏、实训挂箱、实训器材、实训桌等到组成。

（一）实训屏

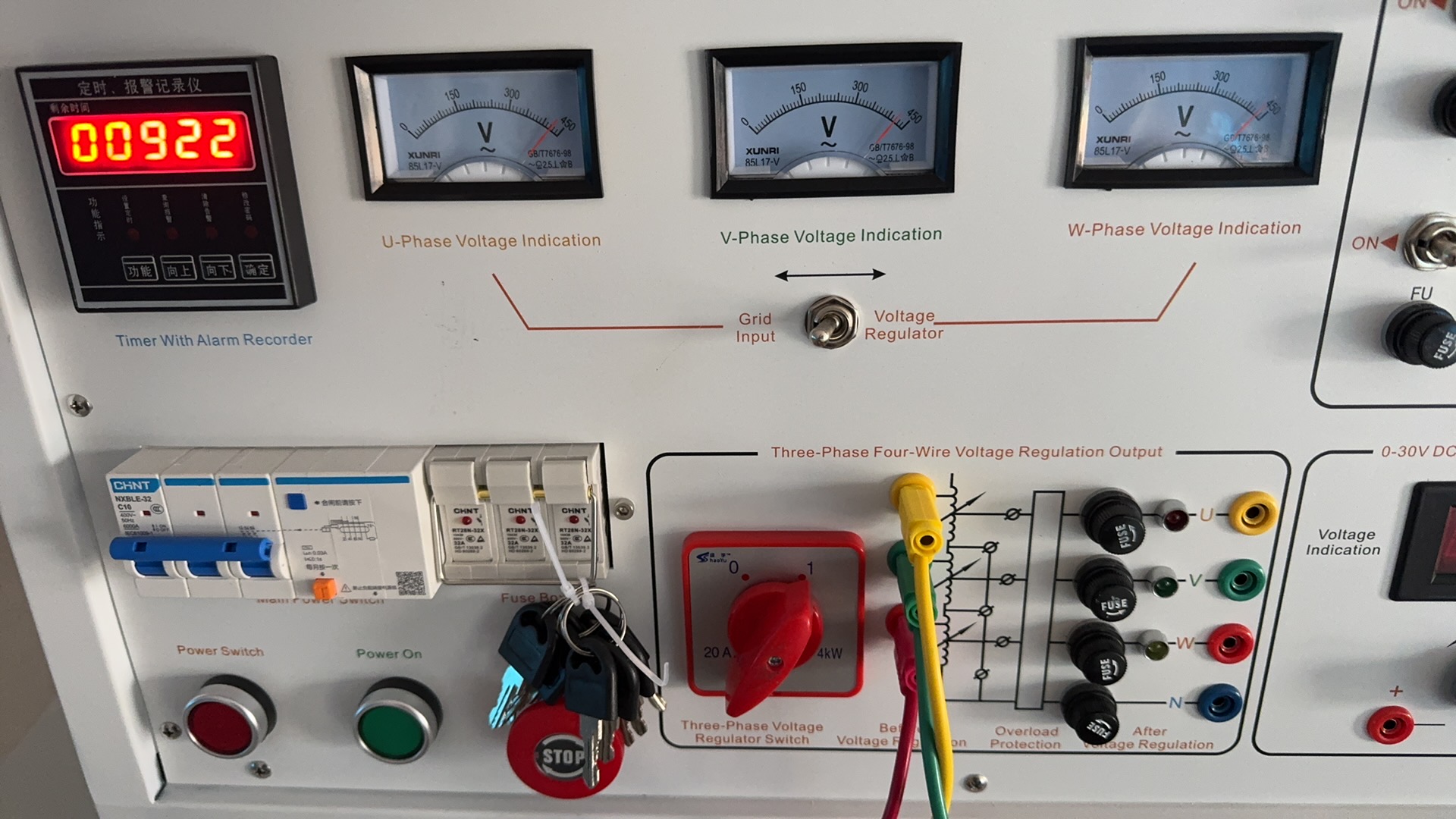

高级维修电工实训考核装置实训屏为铁质双层亚光密纹喷塑结构，铝合金面板，为实训挂箱提供交流电源、直流稳压稳流电源，具体功能如下：

1、外部电源输入指示灯亮（提醒操作者外部电源已与实训台接通）。

2、推上三相漏电开关，三相电源向实训挂箱等供电，三只450V电压表指示输出线电压。

3、低压交流电源：输出3V、6V、9V、12V、15V、18V、24V低压交流电源。

4、提供～220V插座2只，为外部设备提供工作电源。

5、直流稳压稳流电源：电压0-30V连续可调，内置式继电器自动换档，多圈电位器连续调节，输出电流2A，具有预设式限流保护功能。

（二）实训挂箱及器材配备

1、BOH-1维修电工挂箱（一）

2、BOH-2维修电工挂箱（二）

3、BOH-3维修电工挂箱（三）

4、BOH-4维修电工挂箱（四）

5、BOH-5维修电工挂箱（五）

6、DW-PLC可编程控制器实训组件：提供三菱FX3U-48MR-001型主机及配套转换接口，SC-09编程电缆。
