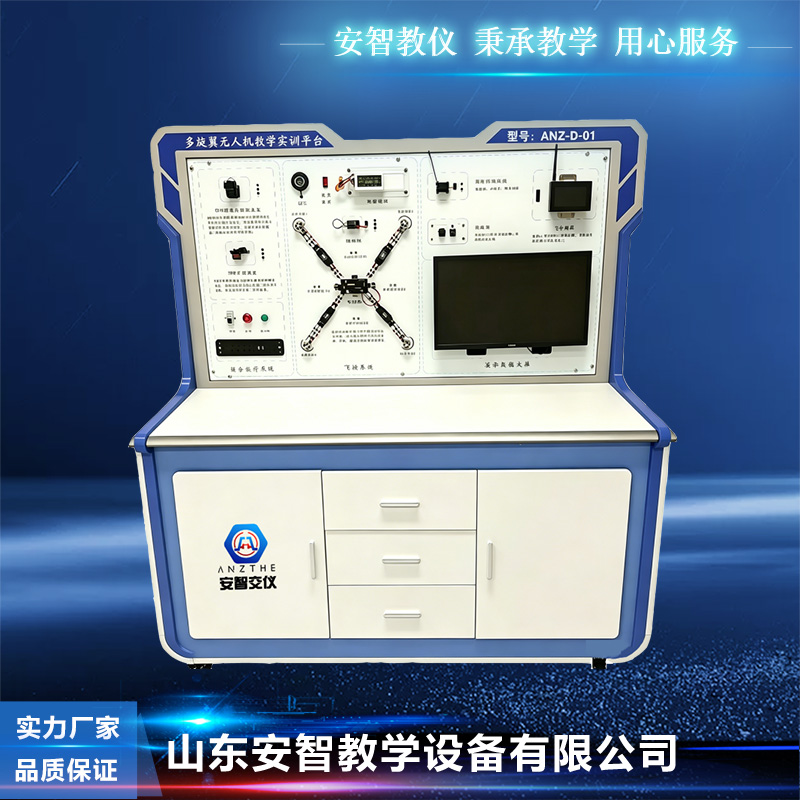

无人机结构及原理实训平台
一、产品概述
以安全、可重复的实训方式，完成无人机从原理认知、装调检修、飞控编程、模拟飞行、行业作业到技能考核的全流程教学与训练，降低真机实训风险与空域限制，支撑标准化人才培养与技术验证。
适合中职/高职/本科无人机、低空经济、航空机电等专业课堂实训、实验室实操、课程设计与毕业设计。
二、功能模块
1. A2212无刷电机
KV1000（低转速高扭矩版）
无负载电流（10V）：约1.5A；
最大持续电流：14A/持续，25A/60秒短时;
适配桨叶：1045/1147英寸正反桨；
典型推力（3S电池）：搭配1045桨可达800-820g；
适用场景：F450四轴多旋翼、1-1.2米固定翼3D机、前拉练习机。
2. 30A电调模块
持续工作电流：30A；
短时最大电流：35A~40A（支持10秒短时过载）；
输入电压范围: 2S~4S锂聚合物电池（7.4V~14.8V），部分支持最高6S（22.2V）；
BEC输出:带5V/2A线性BEC稳压输出，可给飞控、接收机供电；支持DShot150/300/600数字协议。
3. 分电板
最大持续输入电流：120A（适配4个30A电调总输入需求）；
输入接口：XT60公头母座，支持3S-4S锂电池输入；
输出分配：4路独立输出，每路最大支持35A电流输出；
自带BEC输出：5V/2A，可直接给飞控、接收机供电；
防护设计：覆铜厚度1oz，带过流保护铜箔；
外形尺寸:适配大疆F450中心板90mm×90mm开孔；
产品重量:约15g。
4. 聚合物可充电电池
电池规格：3S（3节电芯串联）；
额定电压：11.1V；
满电电压: 12.6V；
截止放电电压：9V（单节电芯最低3.0V）；
容量：4200mAh，换算为电能约46.62Wh；
最大持续放电电流：25C；
接口类型: 标配XT60动力插头。
5. 开源全功能飞控
主控处理器:ATMEGA2560（处理飞行控制）+ ATMEGA32U-2（负责USB通信）；
内置传感器: 6轴MPU-6000加速度计+陀螺仪，升级气压传感器MS5611-01BA03；
存储规格: 板载4MB DataFlash芯片，支持自动飞行日志记录；
供电参数：输入电压范围12~16V DC，供电芯片LP2985-3.3；
接口配置：支持PWM/PPM接收机输入，预留UART0、UART2、I2C接口，默认支持OSD输出；
外形尺寸：83 × 44 × 13mm（带塑料外壳）
整机重量：带外壳约37g
6. 遥控器及无线接收机
（1）遥控器参数：
通道数：基础版9通道，AT9S Pro升级为12通道；
频率：2.4GHz ISM波段（2400MHz~2483.5MHz）;
扩频方式：DSSS&FHSS双混合扩频+16通道伪随机跳频，抗干扰能力强;
发射功率：＜100mW（符合国内无线电规范）;
工作电压：7.4V-18V，支持8节5号电池、2S-4S锂电池/18650供电;
工作电流：DSSS&FHSS模式下＜90mA@12V;
遥控距离：空中实测约3400米（实际距离受环境干扰影响）;
模型存储：支持15组模型数据存储，可切换不同无人机/固定翼;
显示屏：2.8寸16位真彩屏，分辨率240×320像素，支持中文界面;
输出信号：支持PWM、SBUS、PPM、CRSF多种信号输出;
外形尺寸：183×100×193mm;
整机重量：约0.88kg
工作温度：-30℃~85℃，适配大部分户外环境
（2）无线接收机参数：
尺寸重量：43X41mm，重量仅10.5g
通道数：PWM模式下9通道，SBUS模式下10通道;
信号输出：同时支持SBUS&PWM输出;
工作电压：3.6-12V DC;
工作电流：38-45mA（5V输入下）;
控制距离：和AT9S搭配空中约3.4公里，地面约900米
支持回传：连接PRM-01可回传动力电池电压，连接对应飞控可回传OSD信息;
兼容遥控器：兼容AT9S、AT9S Pro、AT10、AT10II等乐迪同系列发射机
7. 小飞手无线图传航拍套件
工作频段：5.8GHz（最常用，干扰少）；
发射功率：符合国内规范默认25mW；
通道数：8通道/40通道可选，支持手动切换频段；
供电电压：DC 7V-24V，支持2S-6S锂电池直输，无需额外降压；
分辨率：支持最高1080P模拟信号输入，实际输出约720P效果；
通信距离：无干扰环境下：200mW约1.5km，800mW约3-4km；
接口类型：绝大部分支持AV输出，适配FPV眼镜/显示屏
8. 运行环境配置要求
配置：不低于I5/8G/256G/GTX1650
显示器：不低于21.5寸
9. 实验室常用电子设备
万用表、电子焊台
10. 主机配置无人机培训模拟学习软件及手柄
手柄：支持双C线直连(无需转接)
20+种模拟器软件（斯达阿犀模拟器，凤凰模拟器，AeroFly模式，Xbox模式:DJI大疆虚拟飞行，Uncrashed等）
金属摇杆；
高度还原真机；
支持系统：电脑/手机/平板/iPad Windows/Mac/安卓/部分I0S
无需驱动/加密狗
净重：162g
产品尺寸：16*12*5cm
毛重：290g
材质：ABS
包装尺寸：19*14*5.3cm
模拟飞行训练平台：1:1还原飞行姿态，媲美真机操控手感，内置官方CAAC考试场景，高效备考无人机执照，不炸机、不限场地，随时随地练技术。
三、设备参数
外形尺寸：不小于1500*1500*600（mm）；
材质规格：上部优质钢板框架，下部优质高密度压缩板材试验台，铁质喷塑框架，防火防静电耐高温台面，带万向轮+刹车；
整机重量：约75kg；
供电方式：220V/10A。
四、实训内容
无人机实训台架主要围绕无人机组装调试、维护保养、故障排查、动力测试四大核心能力设计，以下是主流实训内容：
1. 动力系统组装与调试实训
这是无人机台架实训最基础的核心项目，可脱离实机飞行风险，专注于动力部分实操。
认识动力系统四大核心部件：螺旋桨（区分正桨反桨）、电机（三相无刷结构）、电调（电子调速原理）、电池（锂聚合物电池特性）
实操练习：按照接线规范完成线路连接（正极对正极、负极对负极，电调三相线接电机，PWM信号线接飞控），调整电机旋转方向，校准电调油门行程
测试验证：用台架软件读取动力参数，验证不同油门下电机转速、功率输出是否稳定。
2. 整机装配与调试实训
在台架上完成无人机从零件到整机的完整装配，熟悉各模块功能和安装规范：
机械组装：将机架、动力模块、飞控系统、传感器、电池等部件按标准流程安装固定
电路接线：梳理不同模块信号线、电源线的走线规范，避免线路干扰
参数调试：校准IMU、指南针、气压计等传感器，调试飞控PID参数，确保无人机姿态稳定
功能测试：通电测试各模块（电机、遥控器、图传、GPS）工作状态，排查接线错误。
3. 无人机维护保养实训
围绕无人机日常维护和部件保养开展标准化训练，培养规范的养护习惯：
核心部件养护：锂聚合物电池的充放电操作、健康度检测、老化判定（鼓包/漏液识别）、存储规范练习
动平衡校准：使用专业工具完成螺旋桨动平衡调试，解决飞行抖动问题
日常检查训练：按标准流程完成机身结构（外观裂纹、连接松动）、电子系统（导航/控制信号）、动力系统（电机运行、电池性能）的日常检查
环境适配训练：针对高温、沙尘、潮湿等不同环境，制定对应的无人机保养方案。
4. 故障诊断与排查实训
通过预设故障场景，训练快速定位、解决问题的能力：
常见故障排查：动力异常（电机不转、转速不稳）、飞控失稳、电池续航骤降等问题的排查流程。故障树分析法训练：从外观到电路，从简单到复杂逐层排查定位问题
实操维修：更换故障部件（螺旋桨、电机、电调等），修复接线错误，校准修复传感器数据异常
案例复盘：结合真实炸机案例，分析因维护不当或装配错误导致的故障原因。
5. 特殊功能与模块实训
针对行业应用拓展，开展专项功能实训：
飞控固件刷写：练习开源飞控的固件升级、参数配置操作，掌握基础飞控定制方法。
